Ферростоун КС: сверхпрочная кислотоупорная химстойкая краска по металлу для агрессивных сред.

Двухкомпонентная толстослойная быстросохнущая грунт-эмаль Ферростоун КС производится на основе эпоксидной смолы. Она специально разработана для антикоррозионной защиты металлических поверхностей, работающих в крайне сложных условиях, где обычные ЛКМ не справляются. Состав включает противокоррозионные пигменты, ингибитор коррозии на основе фосфата цинка, целевые добавки и железную слюдку, создающую дополнительный барьерный эффект. Отвердитель аминного типа поставляется отдельно и смешивается с основой перед применением.

Эпоксидная грунт-эмаль с высоким сухим остатком содержит до 75% по массе нелетучих веществ, а это означает, что в составе присутствует минимум испаряющихся компонентов, и создается плотная насыщенная пленка за один проход. Тиксотропность состава позволяет наносить слой толщиной до 250 мкм безвоздушным распылением и около 150 мкм – кистью или валиком, это сокращает количество проходов и экономит рабочее время. Покрытие получается полуглянцевым, прочным, с усиленной адгезией ко всем типам металлических поверхностей: черному металлу, чугуну стали (в том числе оцинкованной), алюминию и его сплавам, а также к железобетонным основаниям.

Главная отличительная черта толстослойной эпоксидной грунт-эмали Ферростоун КС – сочетание трех уровней защиты в одном материале. Ингибитор коррозии (фосфат цинка) активно подавляет коррозионные процессы на границе металл покрытие. Противокоррозионные пигменты создают пассивирующий слой, замедляющий окисление поверхности. И, наконец, железная слюдка образует физический барьер, перекрывающий пути проникновения влаги и агрессивных веществ к металлу. Трехфакторная защита – это не маркетинговый прием, а реальная причина, по которой материал относят к классу суперантикоров.

Особенно важным для реального практического применения является возможность наносить состав прямо по ржавчине. Если полноценная пескоструйная очистка до степени Sa 2½ невозможна или экономически нецелесообразна, Ферростоун КС допускается наносить на поверхность, зачищенную от рыхлой пластовой ржавчины ручным или механизированным способом до степени St2. Такое нанесение допускается при толщине слоя до 100 мкм и только там, где нет высокой химической нагрузки. Это делает материал незаменимым ремонтным составом: если нужно быстро локализовать коррозию на действующем объекте: трубопроводе, резервуаре, металлоконструкции без остановки производства и без сложной абразивной подготовки, Ферростоун КС справится с такой задачей.

Эпоксидная кислотоупорная эмаль по металлу Ферростоун КС разработана с расчетом на прямой контакт с нефтепродуктами, ГСМ, кислотами и щелочами. Лабораторные данные по устойчивости к средам с выдержкой не менее 30 дней подтверждают, что покрытие не разрушается и не набухает при длительном контакте с агрессивными средами. Именно поэтому химически стойкая краска Ферростоун КС применяется для защиты внутренних поверхностей резервуаров для хранения светлых нефтепродуктов: бензина, дизельного топлива, керосина, а также емкостей для химических веществ и минеральных удобрений. Покрытие гидроизолирует стенки резервуара, предотвращает коррозию и не реагирует с хранимым продуктом. Также материал используется для окраски внутренних и внешних поверхностей железнодорожных цистерн, нефтяных резервуаров, отстойников и очистных сооружений.

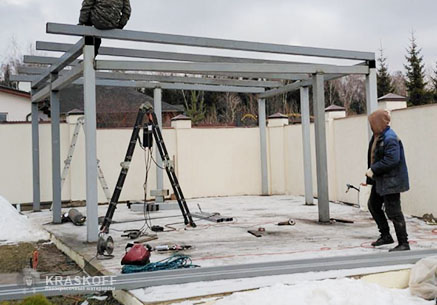

На улице кислотостойкое покрытие металла работает как самостоятельная защита с высоким сроком службы. Атмосферостойкость, УФ-стойкость, устойчивость к осадкам, пресной и морской воде позволяют применять кислотостойкую грунт-эмаль на открытых металлоконструкциях: мостах, причалах, доках, морских сооружениях, палубных надстройках судов выше ватерлинии.

Необходимая подготовка поверхности зависит от будущих условий эксплуатации. Для максимальной химической стойкости металл зачищают до степени Sa 2½ по ГОСТ Р ИСО 8501 1 2014 (пескоструйная или дробеструйная обработка) и обезжиривают до степени 1 по ГОСТ 9.402 2004. Для ремонтной окраски без химических нагрузок достаточно очистки от рыхлой ржавчины до степени St2.

Двухкомпонентный материал смешивают непосредственно перед применением: компонент А (основа) перемешивают низкооборотистой дрелью (400–600 об/мин.) до однородности, затем постепенно вводят компонент Б (отвердитель) и перемешивают еще 2–3 минуты, избегая непромесов. При необходимости состав разбавляют растворителями У-Растворитель, Ксилол, Р 5 или Р 5А в количестве не более 5–10% от массы эмали. Температура материала при нанесении – от +15 до +25°C.

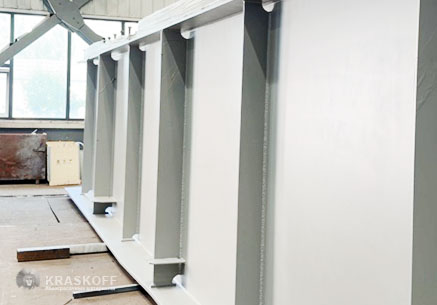

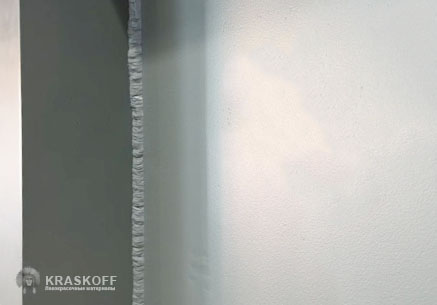

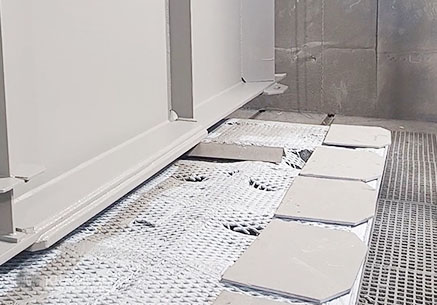

Наносят быстросохнущую эпоксидную грунт-эмаль на металл короткошерстным валиком, кистью, воздушным или безвоздушным распылением в 1–2 слоя. Межслойная сушка – 2–6 часов при температуре 20°C. Перед нанесением полиуретанового финишного покрытия интервал сушки составляет 24 часа (допускается наносить через 6 часов), а максимальное время перекрытия эпоксидного слоя – до 6 месяцев. Инструмент очищают органическими растворителями сразу после работ, засохший эпоксидный состав удалить значительно сложнее.
