Грунт-эмаль 3 в 1 на водной основе

• без запаха
• быстросохнущая
• атмосферо- и влагостойкая
• УФ-стойкая
• повышенная адгезия к металлам
• надежное предотвращение коррозии

Однокомпонентная грунт-эмаль для черных и цветных металлов на основе модифицированной водной акриловой дисперсии с добавлением ингибиторов, коррозионно-стойких пигментов, УФ-стойких и целевых добавок.
Грунт-эмаль отличается высокой скоростью сушки, хорошей укрывистостью и адгезией. Быстросохнущая краска без запаха позволяет проводить работы в ускоренные сроки с гарантированным результатом защиты от коррозии.
Может использоваться как самостоятельное антикоррозионное покрытие без грунта.
Покрытие на основе грунт-эмали обладает высокими защитными качествами, износостойкими и химически стойкими свойствами, повышенной водо- и атмосферостойкостью, устойчивостью к УФ излучению, солестойкостью.
Значительным преимуществом покрытия является отсутствие запаха при нанесении. Краской для металла на водной основе можно окрашивать металлоконструкции в закрытых цехах и других помещениях без остановки технологического процесса или закрытия организации на время проведения работ.
Краска без запаха на водной основе экологически безопасна, не выделяет токсичных испарений и может использоваться на объектах с повышенными санитарно-экологическими нормами.
После высыхания образует долговечное гладкое водоотталкивающее полуглянцевое покрытие.

Основные области применения
Наносится на: металл черный, сталь, чугун, сталь оцинкованную, алюминий, дерево.
Быстросохнущая эмаль без запаха предназначена для антикоррозионной защиты изделий из черного металла (сталь, чугун и др.), а также цветных металлов (грунт-краска на водной основе для оцинкованных поверхностей без масляной прокатки, таких как старая оцинковка, алюминий и пр.), дерева, эксплуатируемых в помещениях и открытой атмосфере умеренного или холодного климата. Может наноситься на ранее окрашенные металлические изделия, кроме старых покрытий на масляной и нитро основе.
Краска-грунт на водной основе используется для получения долговременной антикоррозионной защиты:

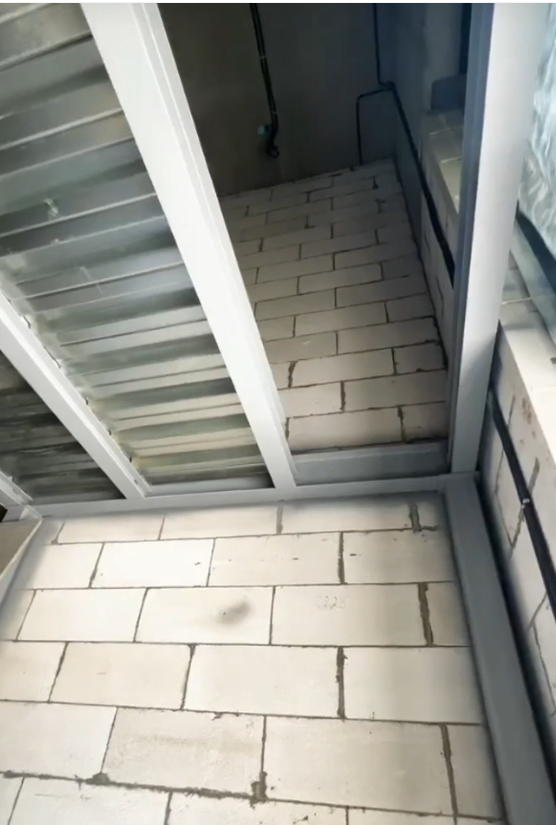

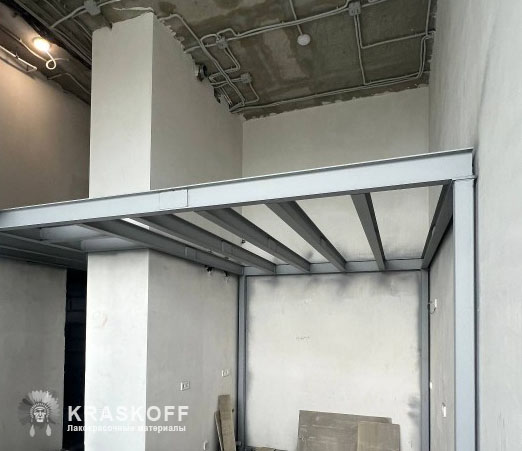

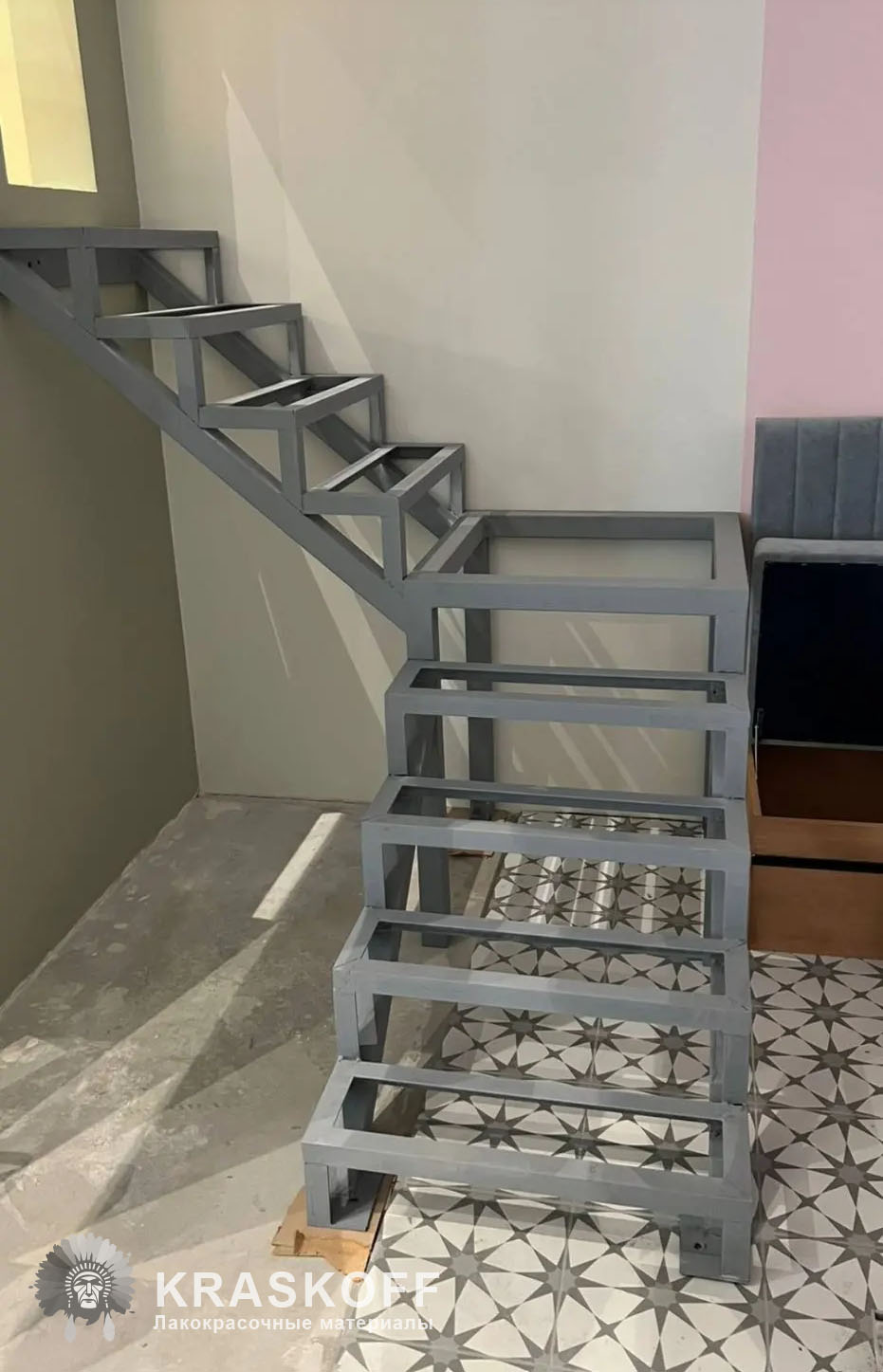

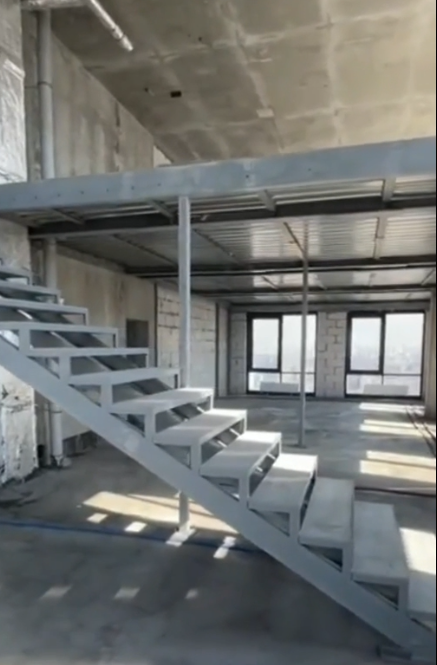

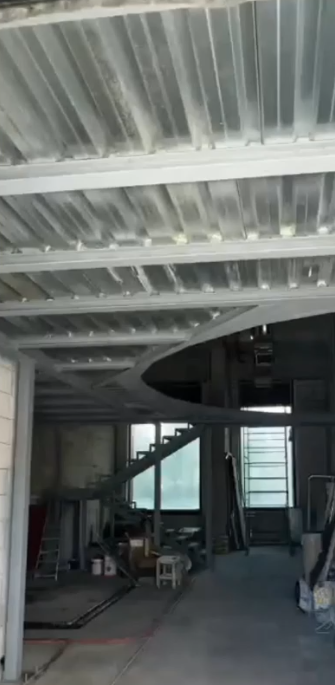

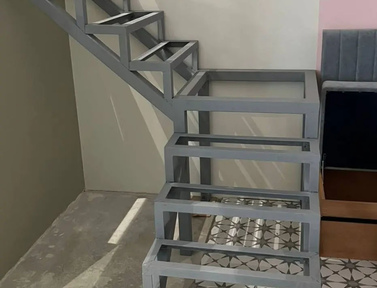

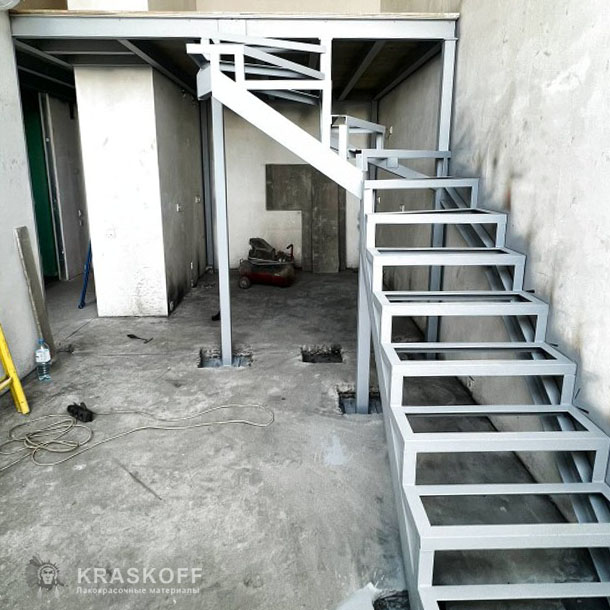

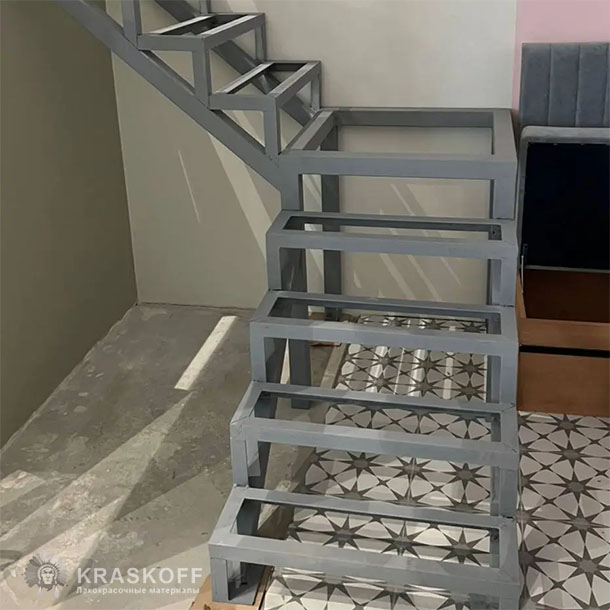

• поверхностей строительных металлоконструкций;
• трубопроводов и труб;
• контейнеров, ангаров и гаражей;
• эстакад, мостов и платформ;
• деталей машин, механизмов и сельхозтехники;
• каркасы теплиц, парников, оранжерей;
• любых других металлоизделий;
• деревянных изделий и конструкций.
Быстросохнущую краску для металла без запаха Мастермет Аква возможно эффективно использовать на конвейере при окраске металлоизделий, в том числе с применением окрасочной камеры при температуре +50°C.
Применение быстросохнущей эмали без запаха позволяет значительно сократить время ремонта металлоконструкций.
Используется в агротехническом комплексе для защиты от коррозии оцинкованного металлического каркаса из профильных труб теплиц, парников, оранжерей, прочих металлических конструкций тепличного хозяйства. Значительно продлевает срок службы тепличных конструкций, придает им привлекательный вид.
Краска для металла на водной основе может использоваться в комплексе с водно-акриловым грунтом Грунтомет Аква или другими антикоррозионными грунтами, такими как Грунтомет или Грунтомет Фосфат, для улучшения физико-химических свойств покрытия.
Использование акриловой антикоррозионной грунт-эмали на водной основе с антикоррозионным грунтом позволяет на порядок повысить коррозионную стойкость, механическую прочность и химстойкость всего комплексного покрытия и увеличить срок его эксплуатации в 2–3 раза.

Подготовка основания к нанесению
Поверхность перед самостоятельным окрашиванием или нанесением на загрунтованную поверхность должна быть сухой, очищенной от грязи, пыли, масел, старой отслоившейся краски и рыхлой ржавчины. Не допускается нанесение краски для металла на водной основе на поверхности, ранее окрашенные составами на основе нитроцеллюлозы, масляными красками и грунтами без их предварительной очистки.
Стальные поверхности необходимо подготовить абразивоструйным методом до степени Sa 2 по ISO 8501-1 или вручную механизированным инструментом до степени St 2 по ISO 8501-1. Допускается наличие на поверхности трудно отделимой остаточной прокатной окалины.
Поверхности из оцинковки, алюминия, латуни, меди и других цветных металлов, нержавеющей стали необходимо легко обработать пескоструйным способом или вручную механизированным инструментом для придания поверхности шероховатости. Если применение вышеперечисленных методов исключено, оцинкованную поверхность необходимо обезжирить растворителем либо промыть моющим средством для удаления остатков прокаточных масел, после чего тщательно высушить.
Поверхность дерева очистить от грязи, пыли, плесени, грибковой синевы и посторонних включений, старые отслаивающиеся покрытия удалить механическим способом.
Окрашиваемая поверхность должна быть сухой. Для достижения наилучшего качества окрашенной поверхности рекомендуется наносить на шлифованную древесину. Шлифовать шкуркой (наждачной бумагой) с зернистостью P150-320, загрунтованную поверхность – с зернистостью P240-400. После шлифования поверхность необходимо очистить от пыли и загрязнения.
Рекомендуется произвести пробное нанесение грунт-эмали, чтобы убедиться в хорошей адгезии покрытия с основанием.
Для исключения конденсации влаги температура окрашиваемой поверхности должна быть на 3°С выше точки росы.

Подготовка состава к нанесению
Грунт-эмаль тщательно перемешать до однородного цвета и консистенции строительным миксером или низкооборотистой дрелью в течение 2–3 минут. Перед применением при необходимости краску для металла на водной основе разбавить до рабочей вязкости водой не более 10% от объема и профильтровать через капроновое сито.

Способ нанесения
Грунт-эмаль наносить в 1–2 слоя валиком, кистью или распылением.
Проведение окрасочных работ следует осуществлять при температуре основания и воздуха от +5°С до +30°С и влажности не более 80%. Температура материала: от +15°С до +25°С.
Время высыхания до степени 3 при температуре +20°С: не более 1 часа. Послойная сушка 1–1,5 часа в зависимости от температуры и влажности.
После окончания работ инструмент очистить водой.
Температура эксплуатации: от –40°С до +100°С.
После нанесения последнего слоя эмали: через 1 сутки – легкая нагрузка на основание, через 5–7 суток – полная нагрузка на основание.

Расход
0,16–0,20 кг/кв.м. Толщина одного слоя: 70–80 мкм.

Цвет
Стандартные цвета: белый.
Колеруется в пастельные цвета по каталогу RAL под заказ от 20 кг.

Тара
Ведра по 20, 10 кг.

Меры предосторожности
При проведении внутренних работ, а также после их окончания проветрить помещение.
Использовать индивидуальные средства защиты.

Хранение
Состав хранить и транспортировать при температуре от +5°С до +30°С в прочно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей.
Не нагревать. Беречь от огня.
Гарантийный срок хранения в заводской упаковке – 6 месяцев со дня изготовления.

Технические данные

ТУ 20.30.22-001-18862682-2018
